PENCARIAN DAN PENYELESAIAN KESALAHAN PADA VIDEO,SOUNDCARD,MEDIA PENYIMPAN,POWER SUPPLY,DAN SISTEM PENDINGIN

1. 1. PERKOM M Fariz Adnan S XTKJ3/19

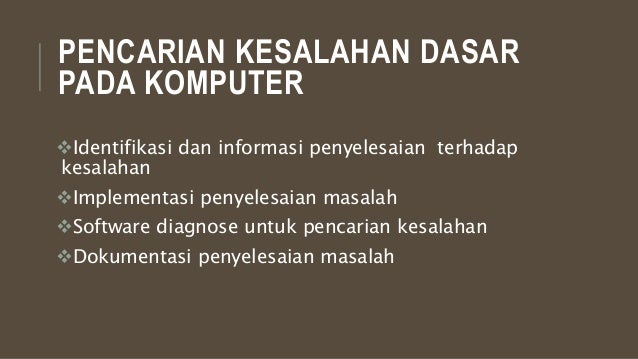

2. 2. PENCARIAN KESALAHAN DASAR PADA KOMPUTER Identifikasi dan informasi penyelesaian terhadap kesalahan Implementasi penyelesaian masalah Software diagnose untuk pencarian kesalahan Dokumentasi penyelesaian masalah

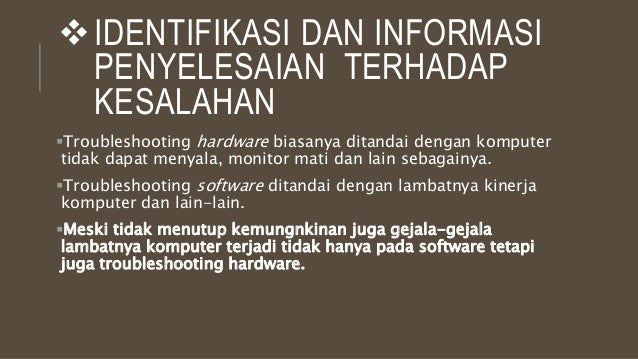

3. 3. IDENTIFIKASI DAN INFORMASI PENYELESAIAN TERHADAP KESALAHAN Troubleshooting hardware biasanya ditandai dengan komputer tidak dapat menyala, monitor mati dan lain sebagainya. Troubleshooting software ditandai dengan lambatnya kinerja komputer dan lain-lain. Meski tidak menutup kemungnkinan juga gejala-gejala lambatnya komputer terjadi tidak hanya pada software tetapi juga troubleshooting hardware.

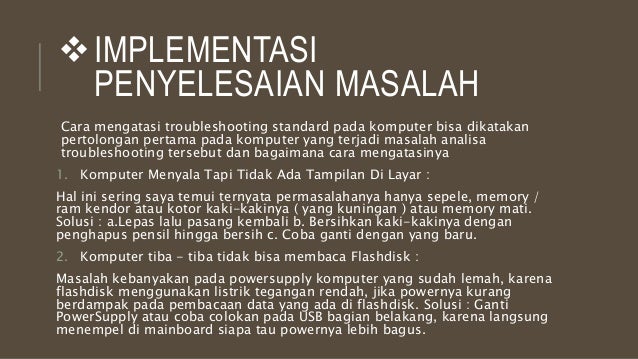

4. 4. IMPLEMENTASI PENYELESAIAN MASALAH Cara mengatasi troubleshooting standard pada komputer bisa dikatakan pertolongan pertama pada komputer yang terjadi masalah analisa troubleshooting tersebut dan bagaimana cara mengatasinya 1. Komputer Menyala Tapi Tidak Ada Tampilan Di Layar : Hal ini sering saya temui ternyata permasalahanya hanya sepele, memory / ram kendor atau kotor kaki-kakinya ( yang kuningan ) atau memory mati. Solusi : a.Lepas lalu pasang kembali b. Bersihkan kaki-kakinya dengan penghapus pensil hingga bersih c. Coba ganti dengan yang baru. 2. Komputer tiba - tiba tidak bisa membaca Flashdisk : Masalah kebanyakan pada powersupply komputer yang sudah lemah, karena flashdisk menggunakan listrik tegangan rendah, jika powernya kurang berdampak pada pembacaan data yang ada di flashdisk. Solusi : Ganti PowerSupply atau coba colokan pada USB bagian belakang, karena langsung menempel di mainboard siapa tau powernya lebih bagus.

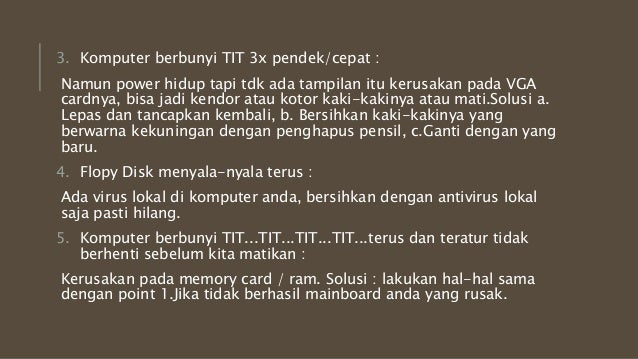

5. 5. 3. Komputer berbunyi TIT 3x pendek/cepat : Namun power hidup tapi tdk ada tampilan itu kerusakan pada VGA cardnya, bisa jadi kendor atau kotor kaki-kakinya atau mati.Solusi a. Lepas dan tancapkan kembali, b. Bersihkan kaki-kakinya yang berwarna kekuningan dengan penghapus pensil, c.Ganti dengan yang baru. 4. Flopy Disk menyala-nyala terus : Ada virus lokal di komputer anda, bersihkan dengan antivirus lokal saja pasti hilang. 5. Komputer berbunyi TIT...TIT...TIT...TIT...terus dan teratur tidak berhenti sebelum kita matikan : Kerusakan pada memory card / ram. Solusi : lakukan hal-hal sama dengan point 1.Jika tidak berhasil mainboard anda yang rusak.

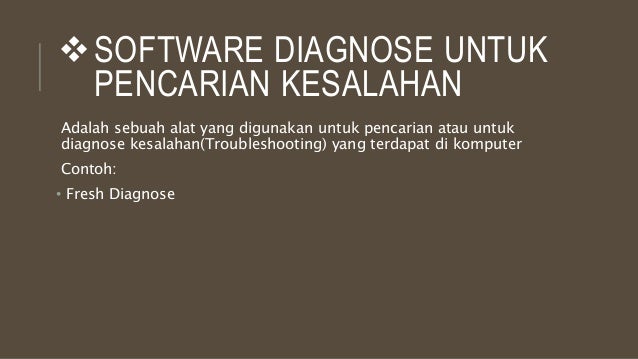

6. 6. SOFTWARE DIAGNOSE UNTUK PENCARIAN KESALAHAN Adalah sebuah alat yang digunakan untuk pencarian atau untuk diagnose kesalahan(Troubleshooting) yang terdapat di komputer Contoh: • Fresh Diagnose

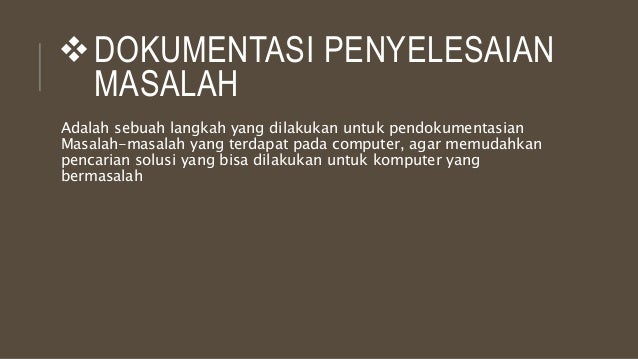

7. 7. DOKUMENTASI PENYELESAIAN MASALAH Adalah sebuah langkah yang dilakukan untuk pendokumentasian Masalah-masalah yang terdapat pada computer, agar memudahkan pencarian solusi yang bisa dilakukan untuk komputer yang bermasalah

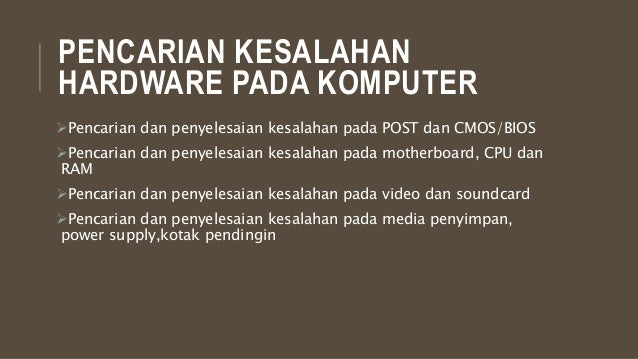

8. 8. PENCARIAN KESALAHAN HARDWARE PADA KOMPUTER Pencarian dan penyelesaian kesalahan pada POST dan CMOS/BIOS Pencarian dan penyelesaian kesalahan pada motherboard, CPU dan RAM Pencarian dan penyelesaian kesalahan pada video dan soundcard Pencarian dan penyelesaian kesalahan pada media penyimpan, power supply,kotak pendingin

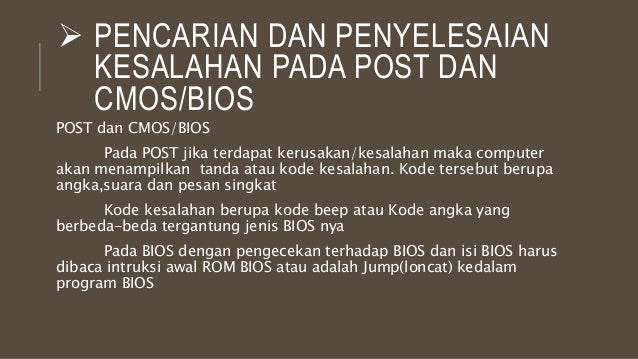

9. 9.  PENCARIAN DAN PENYELESAIAN KESALAHAN PADA POST DAN CMOS/BIOS POST dan CMOS/BIOS Pada POST jika terdapat kerusakan/kesalahan maka computer akan menampilkan tanda atau kode kesalahan. Kode tersebut berupa angka,suara dan pesan singkat Kode kesalahan berupa kode beep atau Kode angka yang berbeda-beda tergantung jenis BIOS nya Pada BIOS dengan pengecekan terhadap BIOS dan isi BIOS harus dibaca intruksi awal ROM BIOS atau adalah Jump(loncat) kedalam program BIOS

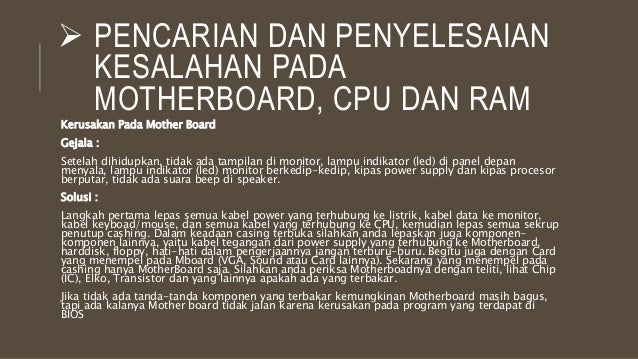

10. 10.  PENCARIAN DAN PENYELESAIAN KESALAHAN PADA MOTHERBOARD, CPU DAN RAM Kerusakan Pada Mother Board Gejala : Setelah dihidupkan, tidak ada tampilan di monitor, lampu indikator (led) di panel depan menyala, lampu indikator (led) monitor berkedip-kedip, kipas power supply dan kipas procesor berputar, tidak ada suara beep di speaker. Solusi : Langkah pertama lepas semua kabel power yang terhubung ke listrik, kabel data ke monitor, kabel keyboad/mouse, dan semua kabel yang terhubung ke CPU, kemudian lepas semua sekrup penutup cashing. Dalam keadaan casing terbuka silahkan anda lepaskan juga komponen- komponen lainnya, yaitu kabel tegangan dari power supply yang terhubung ke Motherboard, harddisk, floppy, hati-hati dalam pengerjaannya jangan terburu-buru. Begitu juga dengan Card yang menempel pada Mboard (VGA, Sound atau Card lainnya). Sekarang yang menempel pada cashing hanya MotherBoard saja. Silahkan anda periksa Motherboadnya dengan teliti, lihat Chip (IC), Elko, Transistor dan yang lainnya apakah ada yang terbakar. Jika tidak ada tanda-tanda komponen yang terbakar kemungkinan Motherboard masih bagus, tapi ada kalanya Mother board tidak jalan karena kerusakan pada program yang terdapat di BIOS
11. 11. Pada Cpu Komputer tidak mau hiduo Cara Mengatasinya : - Cek koneksi kabel (dari power outletnya ke tombol power pada PC) - Cek apakah stabilizer berfungsi atau tdak (jika memakai stabilizer) - Cek kabel power pada CPU - Jika masih juga tidak mau hidup permasalahanya mungkin terletak pada power supply atau MB Pada RAM Menambah RAM Tapi Tidak Terdeteksi Cara Mengatasinya : - Lakukan pengecekan seperti ketika kasus sebelumnya - Pastikan slot yan dipakai sesuai, misalnya : SD RAM memiliki slot yang hampir sama dengan RD RAM tetapi RD RAM, tidak bisa terdeteksi meskipun bisa dipasang pada slot jenis SD RAM

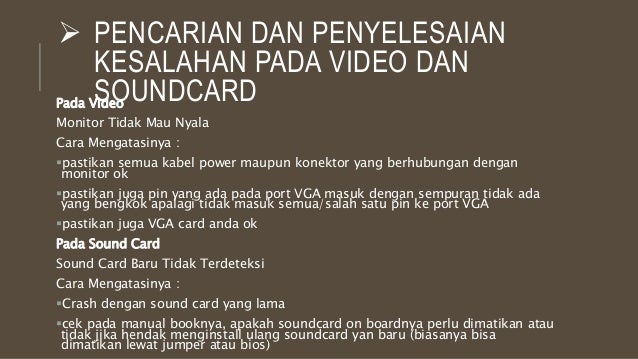

12. 12.  PENCARIAN DAN PENYELESAIAN KESALAHAN PADA VIDEO DAN SOUNDCARDPada Video Monitor Tidak Mau Nyala Cara Mengatasinya : pastikan semua kabel power maupun konektor yang berhubungan dengan monitor ok pastikan juga pin yang ada pada port VGA masuk dengan sempuran tidak ada yang bengkok apalagi tidak masuk semua/salah satu pin ke port VGA pastikan juga VGA card anda ok Pada Sound Card Sound Card Baru Tidak Terdeteksi Cara Mengatasinya : Crash dengan sound card yang lama cek pada manual booknya, apakah soundcard on boardnya perlu dimatikan atau tidak jika hendak menginstall ulang soundcard yan baru (biasanya bisa dimatikan lewat jumper atau bios)

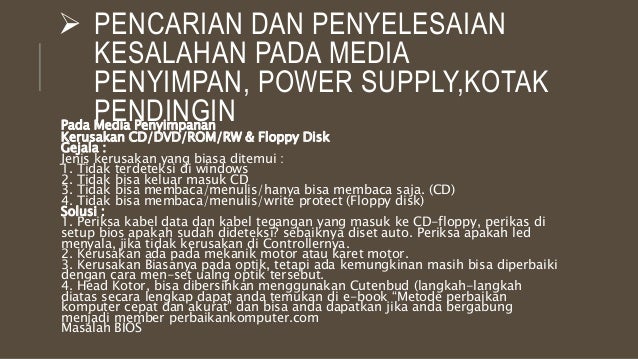

13. 13.  PENCARIAN DAN PENYELESAIAN KESALAHAN PADA MEDIA PENYIMPAN, POWER SUPPLY,KOTAK PENDINGINPada Media Penyimpanan Kerusakan CD/DVD/ROM/RW & Floppy Disk Gejala : Jenis kerusakan yang biasa ditemui : 1. Tidak terdeteksi di windows 2. Tidak bisa keluar masuk CD 3. Tidak bisa membaca/menulis/hanya bisa membaca saja. (CD) 4. Tidak bisa membaca/menulis/write protect (Floppy disk) Solusi : 1. Periksa kabel data dan kabel tegangan yang masuk ke CD-floppy, perikas di setup bios apakah sudah dideteksi? sebaiknya diset auto. Periksa apakah led menyala, jika tidak kerusakan di Controllernya. 2. Kerusakan ada pada mekanik motor atau karet motor. 3. Kerusakan Biasanya pada optik, tetapi ada kemungkinan masih bisa diperbaiki dengan cara men-set ualng optik tersebut. 4. Head Kotor, bisa dibersihkan menggunakan Cutenbud (langkah-langkah diatas secara lengkap dapat anda temukan di e-book “Metode perbaikan komputer cepat dan akurat” dan bisa anda dapatkan jika anda bergabung menjadi member perbaikankomputer.com Masalah BIOS

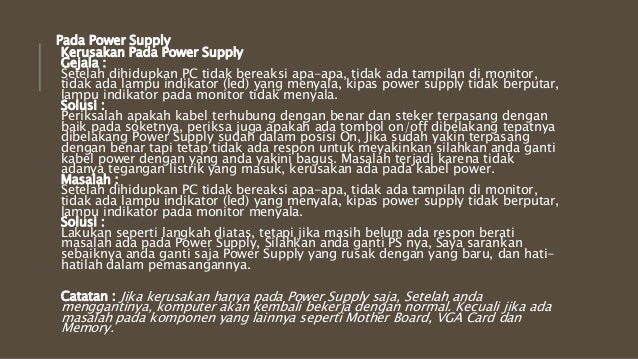

14. 14. Pada Power Supply Kerusakan Pada Power Supply Gejala : Setelah dihidupkan PC tidak bereaksi apa-apa, tidak ada tampilan di monitor, tidak ada lampu indikator (led) yang menyala, kipas power supply tidak berputar, lampu indikator pada monitor tidak menyala. Solusi : Periksalah apakah kabel terhubung dengan benar dan steker terpasang dengan baik pada soketnya, periksa juga apakah ada tombol on/off dibelakang tepatnya dibelakang Power Supply sudah dalam posisi On, Jika sudah yakin terpasang dengan benar tapi tetap tidak ada respon untuk meyakinkan silahkan anda ganti kabel power dengan yang anda yakini bagus. Masalah terjadi karena tidak adanya tegangan listrik yang masuk, kerusakan ada pada kabel power. Masalah : Setelah dihidupkan PC tidak bereaksi apa-apa, tidak ada tampilan di monitor, tidak ada lampu indikator (led) yang menyala, kipas power supply tidak berputar, lampu indikator pada monitor menyala. Solusi : Lakukan seperti langkah diatas, tetapi jika masih belum ada respon berati masalah ada pada Power Supply, Silahkan anda ganti PS nya, Saya sarankan sebaiknya anda ganti saja Power Supply yang rusak dengan yang baru, dan hati- hatilah dalam pemasangannya. Catatan : Jika kerusakan hanya pada Power Supply saja, Setelah anda menggantinya, komputer akan kembali bekerja dengan normal. Kecuali jika ada masalah pada komponen yang lainnya seperti Mother Board, VGA Card dan Memory.
